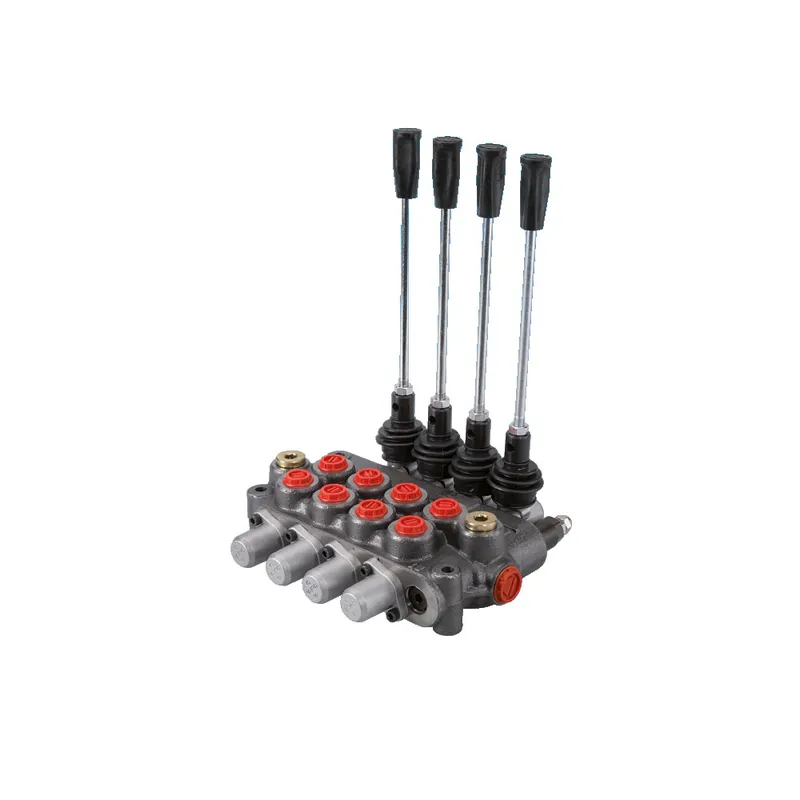

Ab Werk GMS Steuerventil GM08/4 DW DW DW DW

Produktinformationen „Steuerventil GM08/4 DW DW DW DW“

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken2.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken3.Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=Senken4. Steuerschieber doppeltwirkend DW: H=Heben, 0= Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 315 barÜberdruckventil eingestellt: 100 bar, einstellbar von 20-315 barEinschraubgewinde A, B, P, P2: R3/8″Einschraubgewinde T, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

1. Schieber:	H/0/S
1. Schieber Ausführung:	doppeltwirkend
1. Schieber Grundstellung:	0
2. Schieber:	H/0/S
2. Schieber Ausführung:	doppeltwirkend
2. Schieber Grundstellung:	0
3. Schieber:	H/0/S
3. Schieber Ausführung:	doppeltwirkend
3. Schieber Grundstellung:	0
4. Schieber:	H/0/S
4. Schieber Ausführung:	doppeltwirkend
4. Schieber Grundstellung:	0
Betriebs-Druck (bar):	250
Durchfluss (l/min):	45
Typ:	GM08/4
Suchnummer:	55278
