Beschreibung

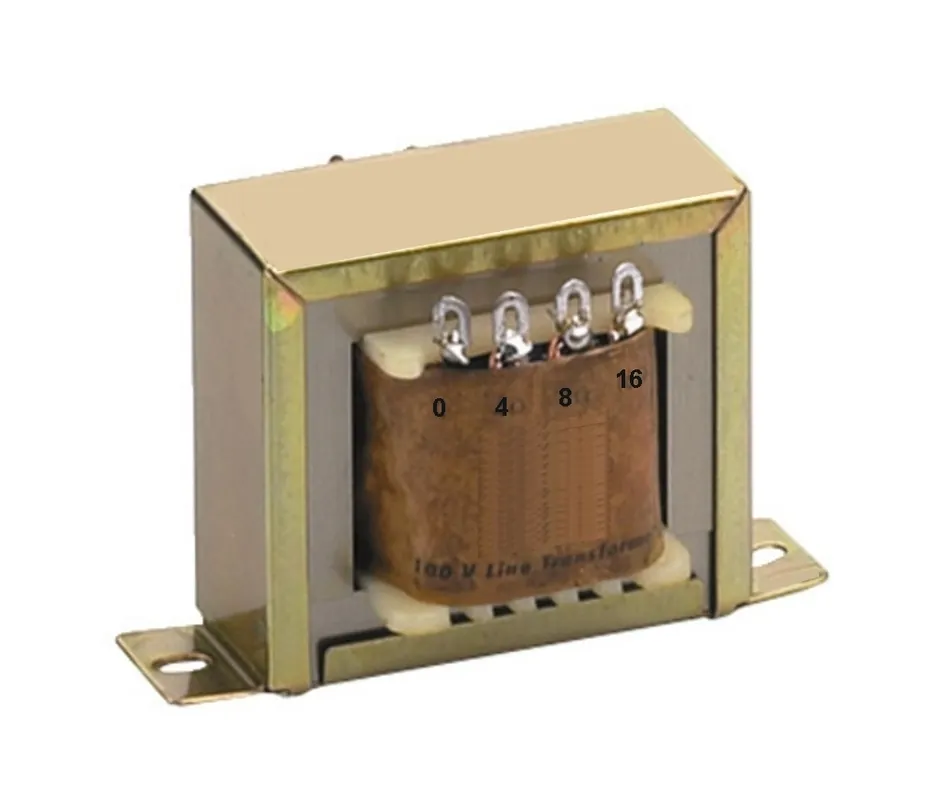

100V 50W ELA Übertrager ( Audiotrafo 100V Audioübertrager ) mit Lötösen für für Lautsprecher in Verbindung mit ELA Anlagen.
50W ELA Trafo 100V Übertrager, universell verwendbar in beide Richtungen betreibbar !
Technische Daten:
- Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang )
- Primär Leistungen: 50Watt rms ( 80W Musikprogramm Peak )
- Kann in beide Richtungen verwendet werden
- Beispiel-1 100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm )
- oder
- Beispiel-2 4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder )
- 100V Anzapfungen: 50W=200-Ohm / 37,5W=260-Ohm / 25W=400-Ohm / 12,5Watt=800-Ohm
- Frequenzbereich: 30-15.000Hz (-3dB)
- Anschluss Lötösen
- Beschaltung für empfindliche Endstufen siehe auch weitere Bilder
- Wird aber zu 98% so beschaltet ohne weitere Bauteile
- Abmessungen 92x60x58 mm
- Gewicht: 0,9kg
Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder )
- Bst Nr 26-715-00047 = 2200uF 63V ELKO axial
- Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )
- oder
- Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )
- sowie
- Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima
- Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm
