Beschreibung
4pol Platinenstecker mit 4x Crimp-, bzw. Lötanschluss z.B. für Netzteile, OpenFrame Netzteile zB. MW CN100 JSTB4P-VH, Motherboards, Industriemaschienen, Steuerungsplatinen usw.
- Verbinder mit längsseitige Kodiernase ( seitlich komplett siehe auch weitere Bilder )
- Steckverbinder-Set 1-teilig. 4-polig, flach, mit Löt-Crimpkontakten
- Rastermaß der Kontakte: Mitte-Mitte: 3,96mm
- Abmessungen: B: 16,4mm H: 16mm T: 6,4mm
- vernickelte Kontakte „Keine vergoldung“
- Rastnase vorhanden über eine komplette Seite

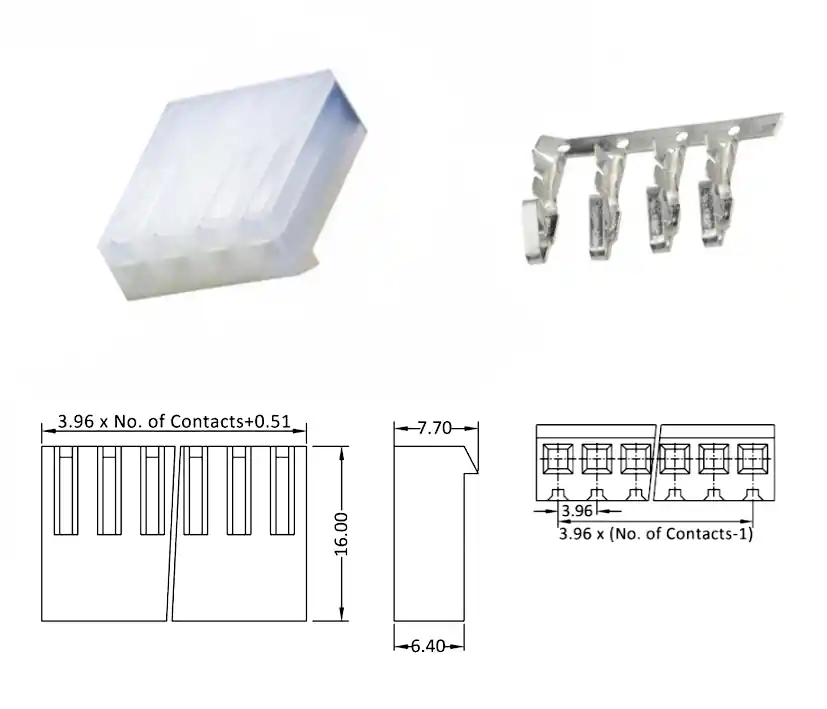

- Crimpstecker, Crimpkontakt Zeichnung siehe weitere Bilder !
- Für Litzenkabel AWG16 bis AWG24
- Kontaktaufnahme max Kabeldurchmesser: 3,1mm je Ader
Dieses Platinenstecker mit RM 3,96 sind wie folgt erhältlich :
- Art-Nr 40-855-00063 = 3poliger Platinenstecker RM3,96mm Crimp-Lötkontakte ( auch als 2pol verwendbar wenn Mittelpin nicht verdrahtet wird wie bei OpenFrame Netzteilen üblich )
- Art-Nr 40-855-00064 = 4poliger Platinenstecker RM3,96mm Crimp-Lötkontakte
- Art-Nr 40-855-00065 = 6poliger Platinenstecker RM3,96mm Crimp-Lötkontakte
