Beschreibung

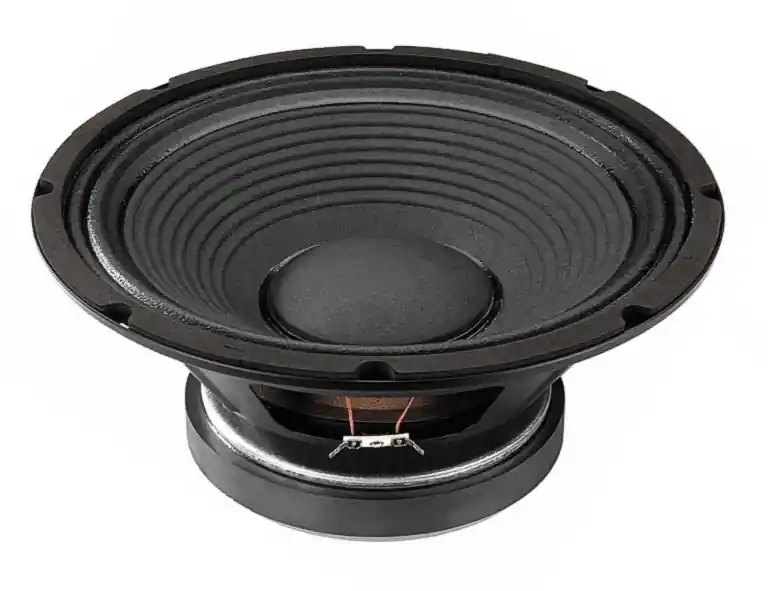

310mm 12zoll Basslautsprecher 12zoll 400W 8Ohm PA-Tieftöner PA-Bass für breitbandige Tieftonanwendungen
Ein typischer Ersatzbass für PA-Boxen, Gitarrenboxen, Musikerboxen usw. Ersetzt auch Typen von JBL, EVM, Bell usw.
- Impedanz 8-Ohm
- Resonanzfrequenz (fs) 45 Hz
- Max. Frequenzbereich f3-5000 Hz
- Max. Belastbarkeit 400W max
- Nennbelastbarkeit (P) 200W RMS
- Mittl. Schalldruck (1 W/m) 100dB
- Nachgiebigkeit (Cms) 0,29 mm/N
- Bewegte Masse (Mms) 43g
- Mechanische Güte (Qms) 5,20
- Elektrische Güte (Qes) 0,35
- Gesamtgüte (Qts) 0,33
- Äquivalentvolumen (Vas) 114 l
- Gleichstromwiderst. (Re) 6,8 Ohm
- Kraftfaktor (BxL) 15,4 Tm
- Schwingspulenind. (Le) 1,2 mH
- Schwingspulendurchm. 78 mm
- Schwingspulenträger Kapton / Lineare Auslenkung (XMAX) ±4 mm
- Eff. Membranfläche (Sd) 531 cm2
Abmessungen ( siehe auch weitere Bilder = Zeichnung ) :
- Aussendurchmesser: 310mm
- Einbaudurchmesser: 280mm
- Magnet-Durchmesser: 180mm
- Bautiefe: 136mm
- Gewicht 6,0kg
Zubehör wie folgt erhältlich ( siehe Zubehör-Registr oder unter Nummer unter Suche eingeben :
- Bst Nr 85-771-00010 = Stollengitter
- Bst Nr 85-752-00050 = Befestigungssatz mit Einschlagmutter
- Bst Nr 85-772-00300 = Befestigungsklammern mit Schrauben
- Bst Nr 85-775-01180 = 2wege PA Weiche
Bitte beachten Sie auch das Selbstbauprojekt von KLANG+TON Monacor Ephedra ( LINK ) und weitere Bilder ( mögliche Selbstbaubox )
- Bassrefelex-Box Bestückung je Box wie folgt mit :
- 1x Art Nr 83-768-00790 = SP-12/200PA = 12zoll Tieftöner 200/400W 8ohm 45-5000Hz
- 1x lt Bauvorschlag von früher = MRH-200 = ( Hornvorsatz 320x198mm )
- möglicher Ersatz hierfür = Art Nr 83-759-02145 ( Horn = 280x 270mm )
- 1x lt Bauvorschlag von früher = MRD-180 = ( Hochtontreiber-Treiber ) Nicht mehr lieferbar ! Daten waren 80/180W 8ohm 1200-19.000Hz
- = möglicher Ersatzartikel hierfür = Art-Nr 83-759-00260 = 80/180W 8ohm 1100….18.000Hz
- 1x Art Nr 85-775-01180 = 2wege Weiche 600W 8ohm 2,5Khz oder einzelne Bauteile laut Bauformschlag und selber zusammen löten
- Mögliches weiteres Zubehör zur Box
- Anschluß-Terminal nach Wunsch z.B. Art Nr 85-771-09200
- 1x Art Nr 85-755-00065 = ca. 1 Matte Sonofil Dämmaterial Dämmwatte
- 1x Art Nr 85-755-00020 = ca. 1-2 Matten Noppenschaum
- 1x Art Nr 97-905-00856 = Dichtband
- 1x Art Nr 85-752-00050 = Schrauben mit Einschlagmutter für den 12zoll Bass
- 1x Art Nr 51-710-00070 = z.B. mögliche Holzschrauben für Horn
- 1x Art Nr 42-773-00036 = Lautsprecherkabel 2x 1,5qmm ( zum intern verdrahten )
- 1x Art-Nr 85-753-00130 = Bassrefelexrohr BR-100HP (gekürzt auf 100mm)
- oder Alternativ je nach Einbaumöglichkeit
- 1x Art Nr 85-753-00170 = Bassrefelexrohr MBR-100 (gekürzt auf 100mm)
-
Kistensperrholz 18mm Millimeter
- 1x 105,6 x 35,6 cm Schallwand
- 2x 105,6 x 15,0 cm Seitenwände außen
- 2x 105,6 x 15,9 cm Seitenwände Mitte
- 2x 105,6 x 15,1 cm Seitenwände innen
- 3x 32.0 x 35,9 cm Boden, Deckel, Teiler
- 1 x 32,0 x 32,0 cm Verstärkung Tieftoner
- 1 x 32,0 x 20,0 cm Verstärkung Horn
