Beschreibung

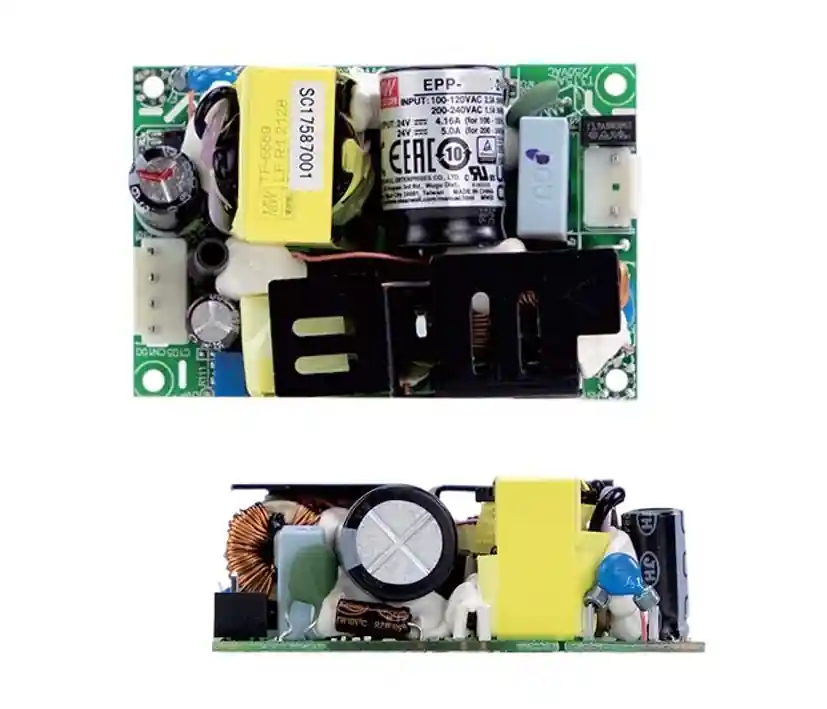

27V Netzteil 27V 4,44A 120W einstellbar 26V 27V 28V OpenFrame EPP-Serie
Universal Netzteil in offene Bauform (open-frame) für den Einbau geschlossene in Gehäuse, Schränke aller Art +
- Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw.
- 230VAC Universaleingang Weitbereich 80…264V AC (47…63Hz)
- Überlastschutz durch Abschalten (hiccup)
- geschützt gegen Kurzschluss, Überlastschutz 130…160%, Überspannungsschutz
- niedrige Leerlaufleistung
- 120W mit freier Luftkonvektion, 150W mit 10cfm Zwangslüftung
- Anwendungen: Elektrische Schreibtische, Ladegeräte, DMX-Lichtsteuergeräte, DMX-Strahler, DMX-Lichteffekgeräte usw.
Technische Daten:
- Eingang 230VAC Universaleingang ( Autom. Weitbereich 80…264V AC 47…63Hz oder 113V…370VDC )
- Anschluß über Standard Steckverbinder Leiterplattenverbinder oder Kontakte verlöten
- Ausgang: 27V DC Gleichspnnung
- Ausgang nachstellbar über Poti = 25,6…28,4V ( somit auch einstellbar 25,6V ..26V…27V… 28V..28,4V )
- Belastbarkeit: 4,44A an 27V DC = 119,9watt
- Ripple Noise : 150mV
- start Up Rise Time: 50ms / Hold Up Time: 15ms
- Effektivität: 94%
- Isolationsspannung I/P-O/P: 4000VAC / I/P-FG: 2000V AC / O/P-FG: 1500VAC
- Erfüllt derzeit alle aktuelle Normen: EN62368-1 / BS EN60335-1 , UL62368-1 und IEC62368-1
- ESD: BS EN61000-4-2 …11
- Anschlussart:
- Eingang 230VAC = 2pol Steckverbinder z.B. mit RM3,96mm
- Ausgang = 4polier Steckverbinder ( Pin-1+2 = (+) Plus / pin-3+4 = ( – ) Minus z.B. Molex mit RM 3,96mm
- Betriebstemperaturbereich: -40…+85°C
- Industrie Standard: 2″ x 4″ ( 50 x 100mm )
- Abmessungen: L: 76,2mm B: 50,8mm H: 28,0mm
- Gewicht: 0,13Kg
Verbinder optional erhältlich zum anschliessen mit RM 3,96mm Rastermaß z.B.
- Bst Nr 40-855-00064 = 4polig Stecker Verbinder RM3,96mm
- Bst Nr 40-855-00063 = 3polig Stecker Verbinder RM3,96mm ( dann nur 2 Pins bestücken Mittlere leer lassen )
