Beschreibung

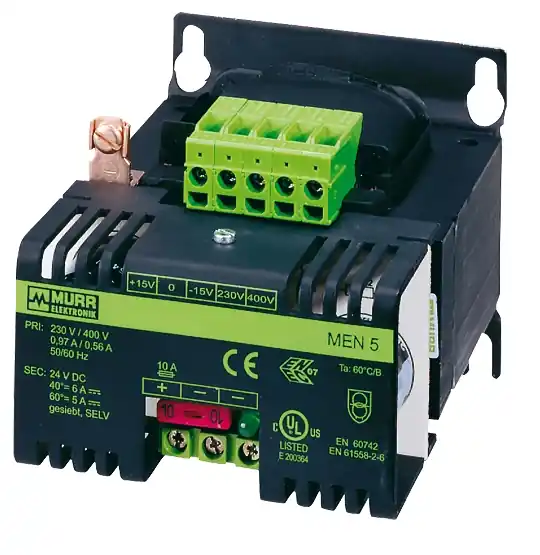

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B. 24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.
Technische Daten:
- Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator
- Schutzart: IP20 SELV
- Leistungsabgabe: 180-216Watt je nach Eingangsspannung
- Primär Eingang: 400Volt oder 230V 50/60Hz
- Eingangsspannung umklemmbar +/- 15V
- Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V )
- Sekundär Ausgang: 24V DC Gleichspannung
- Belastbarkeit 180W max 7,5A = 7500mA bei Eingang 230VAC
- Belastbarkeit 216W max 9,0A = 9000mA bei Eingang 400VAC
- Mindeslast Nein ( 0-7,5A oder 0-9,0A )
- Ausgangsbeschaltung VDR / Siebelko / LED
- Stabilisierung Nein Siebelko
- Ausgangsspannung einstellbar Nein
- Steckbare Ausgangssicherung: Ja 15A Flachstecksicherung ( ATC hellblau )
- Kurzschlussfest Nein ( da Sicherung integriert )
- Effektive Restwelligkeit < 5%
- Kontroll LED Ja
- Schlüssellochbefestigung
- Trafo in offener Bauform mit Schraubklemmen
- Galvanischen Trennung und Metallwinkel
- Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )
- Ausgeführt als Spar-Transformator Nein
- Schutzleiterklemme Ja
- Tragschienenmontage möglich Nein
- Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2
- Temperatureinsatzbereich -20….+60°C
- Abmessungen: B: 105mm T: 150,5mm H: 103mm ( siehe auch weitere Bilder Zeichnung )
- Gewicht: 5,60kg
Ersatzsicherung Bst Nr 31-842-00229 = 15A Flachstecksicherung ( ATC Blau-Hellblau )
