Beschreibung
24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil unstabilisiert.
Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B. 24V Steuerungen aller Art, ohmsche Lasten, Motoren, Schaltschrankbau, Maschinenbau usw.
Technische Daten:
- Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator
- Leistungsabgabe: 1000VA = 980Watt an 24VDC 40A
- Primär Eingang: 400Volt oder 230V 50/60Hz
- Eingangsspannung +/- 5%
- Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V )
- Sekundär Ausgang: 24V DC Gleichspannung
- Belastbarkeit 1000VA 960Watt max 40A
Offener Transformator mit Metallwinkel zur Befestigung, getrennte Wicklungen ( galvanisch getrennt )
Fußwinkel zur Befestigung, Klemmen mit separatem Schutzleiteranschluß
Transformator mit eingebautem Silizium-Brückengleichrichter und Kondensatorglättung
Schutzart IP00 + geeignet zum Einbau bis IP20

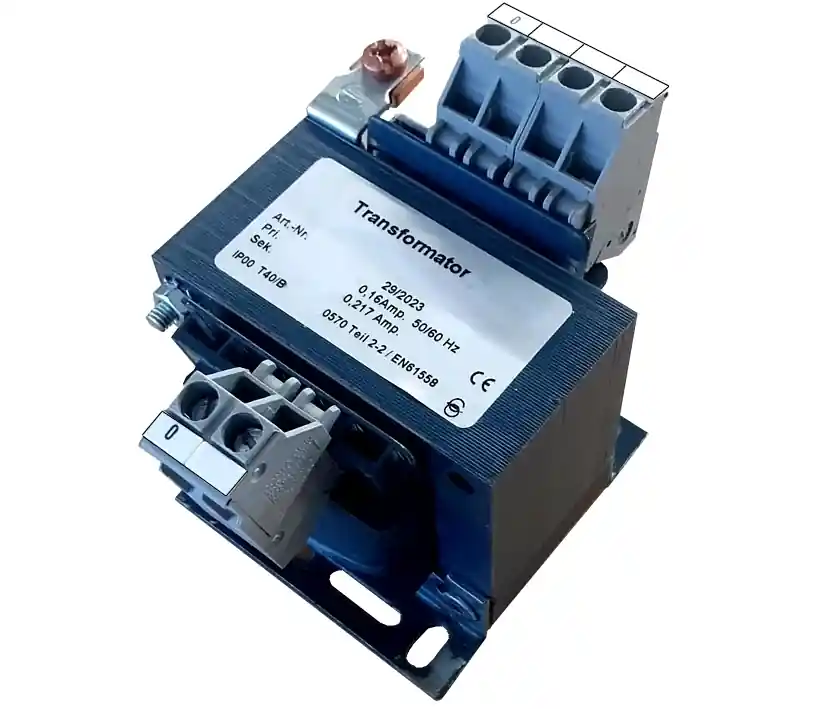

Abbildung ähnlich siehe auch weitere Bilder !
Technische Daten :
Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator
Galvanisch getrennt Eingang Ausgang Ja
Schraubklemmen Eingang+Ausgang Ja
Isolationsklasse T40/E . FW , IP00, T40/B nach Norm gefertigt VDE 0570 / EN61558
Leistungsabgabe: 960W
Primär Eingang: 400Volt oder 230V 50/60Hz +/-5%
Eingang: 230VAC ( Range 218V-244VAC ) oder 400VAC ( Range 380V-420V )
Sekundär Ausgang: 24V DC Gleichspannung unstabilisiert Kühlplatte, Gleichrichter, Elko
Leerlaufspannung somit bis zu 33V DC
In stabilisiert Ausführun in dieser Leistungsklasse derzeit nicht erhältlich
Mindeslast Nein ( Stabilisierung Nein dafür üblichen Siebelko
Ausgangsspannung einstellbar Nein
Trafo in offener Bauform mit Metallwinbkel und Schraubklemmen
Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )
Ausgeführt als Spar-Transformator Nein
Schutzleiterklemme Ja angebracht
Tragschienenmontage möglich Nein da Gewicht zu hoch
Temperatureinsatzbereich -10….+50°C
Abmessungen: B: 230mm T: 150mm H: 150mm ( siehe auch weitere Bilder Zeichnung )
Bef-Lochabstand der Winbkel Loch-Mitte-Mitte = 122mm
* Preis derzeit inkl. Kupferzuschlag nach CU-Tagesnotierung *
Da Fertigungsware in Germany Lieferzeit derzeit ca. 1-3Wochen ( meist 1-2 Wochen bitte ggf. anfragen )
