Beschreibung

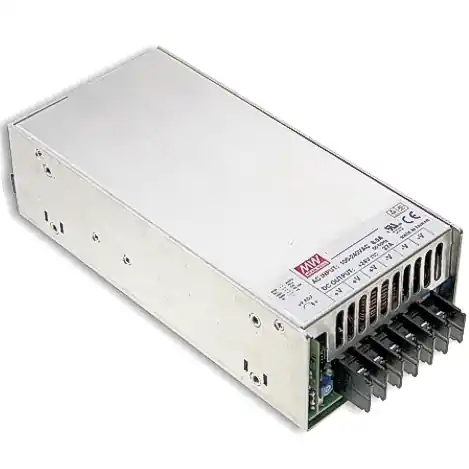

24V Netzteil Gleichspannung stabilisiert. Universal Hochleistungsnetzteil mit autom. Weitbereichseingang
Einsatz z.B. in folgenden Bereichen: Maschinenbau, 24V Schaltungen, LED-Technik, Steuerungen, Labor, Interface, 24V Motoren, Beleuchtung usw.
Technische Daten:
- Stromversorgung Spannung: 230Vac typisch
- Eingangsspannungsbereich: 85…264Vac (47…63Hz) or DC 120-370V
- Ausgangsspannnung: 24Vdc (einstellbar über Poto 21,6..28,8V)
- Belastbarkeit-Ausgang: 0-27A = 648W
- Überspannungschutz: Ausgang 115-135% (30-34,8V)
- Leistung: 650 Watt bei 24 Volt 0-27A
- Restwelligkeit: 150mV
- Kurzschlußfest
- Überlastschutz
- Setup- / Rise Time: 1000ms, 50ms full load
- Hold UpTime: 16ms
- Line Regulation: +/- 0,2%
- Soft-Start mit Strombegrenzung
- Eingebauter EMI-Entstörfilter
- PFC Power Factor 0,94/230Vac
- Hoher Wirkungsgrad 88%
- 100% Burn-In Test unter Vollast
- Parallelschaltung mehrere Netzteile: Nein nicht ausgelegt
- Einsatz Temperaturbereich: -40°…+70°C
- Integrierte Lüfter mit Regelung: TRTH2 >50°C
- Schraubanschlüsse wie folgt:
- Input: 3-Klemmen = 2x (L/N) und 1x FG-Ground (PE)
- Output: 3x Plus 24V und 3x Minus 24V
- Remote bzw. Fernsteueranschlüsse: 4pol 1=DC-OK / 2=GND / 3=+S / 4=-S
- Integrierte Remote Sense Funktion
- Abmessungen B:105mm H:63,5mm T:218mm (230mm mit Klemmen)
- Am Netzteilboden befinden sich 4xM4 Gewinde zur Befestigung
- An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung
- Gewicht: 1,6kg
Optionale Halter und Bef.Platten: 93-808-03220 + 93-808-03240 + 93-808-03230 or 93-808-03250 (siehe Zubehör-Register)
