Beschreibung

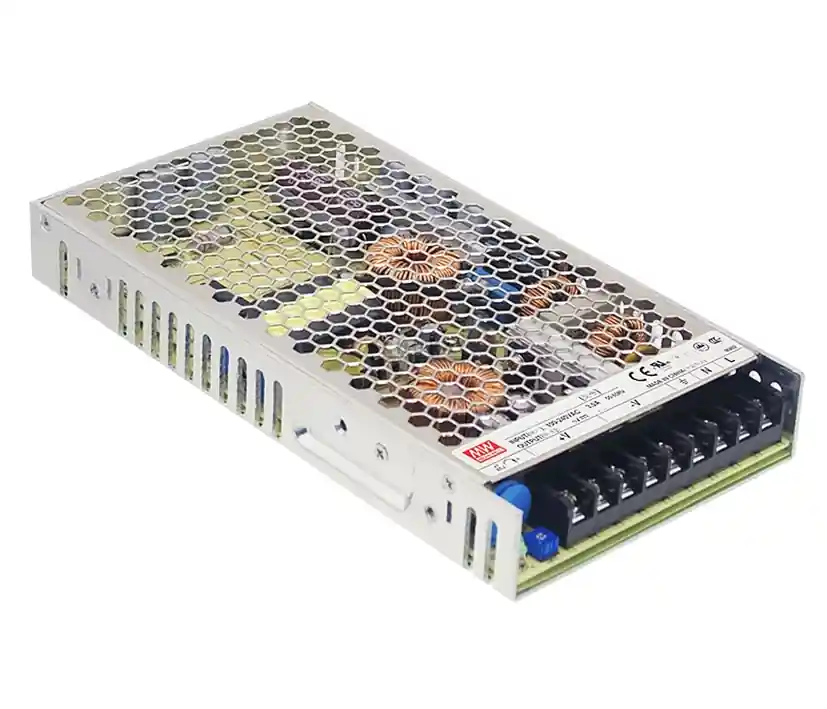

24V 8A 200W Netzteil 24V stabilisierte Gleichspannung. 24/7 tauglich
24V Schaltnetzteil 24/7 tauglich ohne Lüfter, CASE Ausführung. Industrie Qualität, flache Bauform, Ersetzt auch SP200 Serie
Technische Daten:
- Autom Weitbereichseingang: 85…264Vac (47..63Hz)oder 124…370Vdc (Gleichspannung) über selbe Klemmen
- Leistung: max. 201,6 Watt
- Ausgangsspannnung: 24V stabilisierte Ausgangsspannung
- Ausgangsspannung einstellbar über internes Poti von 20…26,4 Volt
- Belastbarkeit Ausgang: 0…8,4A max. 8400mA ( Mindestlast: nein )
- Belastbarkeit Dauer 201,6Watt
- geringe Restwelligkeit nur 150mV
- Kurzschlußfest, Überlastschutz bereits integriert Ja
- Integrierte Status LED Ja
- Netzausfallüberbrückung 50ms / RiseTime 1500ms
- Überspannungschutz Ausgang Ja 110-135% ( 27,6-32,4V )
- Temperaturschutz Ja integriert
- Hoher Wirkungsgrad besser 89,5%
- geschlossene Bauform (case)
- Schraubanschlüsse
- Universaleingang
- Überlastschutz durch Abschalten, auto recovery
- geschützt gegen Kurzschluss, Überlast, Überspannung
- Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild
- eingebauter PFC-Schaltkreis
- Eingebauter Entstörfilter
- Anschlüsse Schraubklemmen ( L / N PE ) und Ausgang: 3xMinus ( 4-6 ) und 3xPlus ( 7-9 )
- 100% Burn-In Test unter Vollast
- Leistungsbegrenzung bei 105…135%
- Integrierte PFC-Funktion = PowerFaktor: PF >0,95/230VAC
- Vibrationsfest im Bereich 10-500Hz, 2G 10min. / 1cycle, 60min. each along X, Y, Z axes
- Temp.Einsatzbereich: -30°…+70°C
- niedrige Bauhöhe
- Abmessungen H: 30mm B:115mm L:215mm ( siehe auch weitere Bilder = Zeichnung )
- Gewicht: 0.8kg
Seitlich und am Boden sind jeweils M4-Gewinde eingelassen für die Befestigung auf optional erhältliche Hutschienenclips. Siehe auch im Zubehör Register: Bohrungen am Boden = RM 50mm ( Quer ) und RM 150mm ( Längs ) / Bohrungen seitlich RM 150mm
Erhältliches Zubehör siehe auch im Zubehör Register oder ggf. unter Suche eingeben :
- Bst Nr 93-808-03220 = Befestigungswinkel für seitliche Befestigung
- Bst Nr 93-808-03230 = Hutschienclip mit 80mm Baubreite
- Bst Nr 93-808-03250 = Hutschienclip mit 150mm Baubreite
Erfüllt folgende Normen :
- Sicherheit : UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1,
- BSMI CNS14336-1, AS/NZS 60950.1 approved
- EMC Emmision = Compliance to BS EN/EN55032 (CISPR32) Class B,
- BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1
- EMC Immunity = Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11,
- BS EN/EN55024, light industry level, criteria A, EAC TP TC 020
