Beschreibung
Motoransteuerung für bürstenlose Gleichstrommotoren bis 6A typisch Peak 12A
Motoransteuerung für bürstenlose Gleichstrommotoren ( BLDC-Motor ) bis 6A Peak 12A
+ Mit Drehzahlsteuerung, Stromregelung
+ zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst )

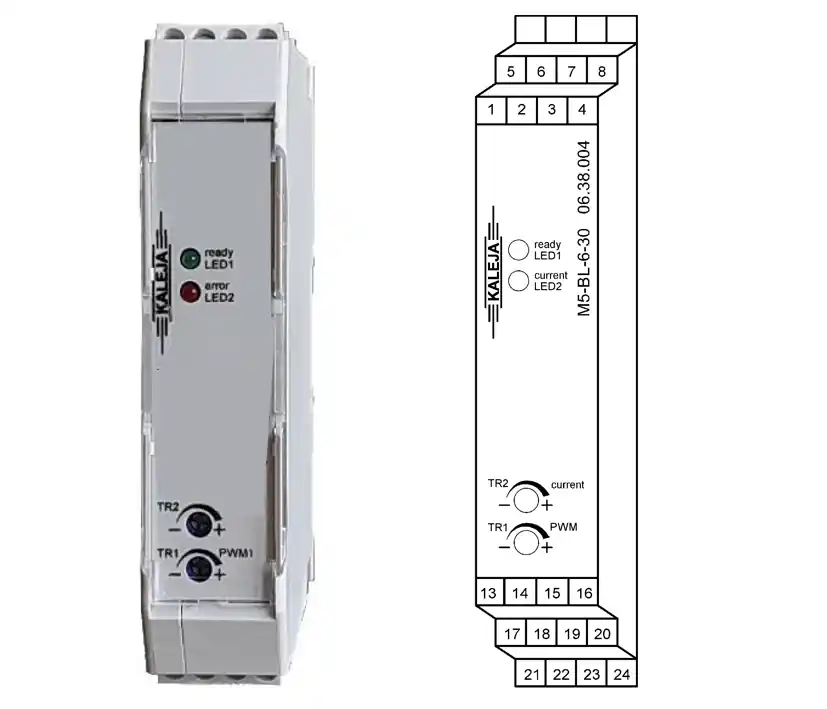

Das Modul M5-BL-6-30 ist eine Motorsteuerung für BLDC-Motoren, zur Verwendung im industriellen Umfeld. Das Modul gewährleistet das zuverlässige Ein- und Ausschalten von Motoren.
Das Modul verfügt über:
+ Poti-Trimmpotentiometer für die Einstellung des maximalen Drehzahlsollwerts (TR1) und Motorstroms (TR2)
+ Digitaleingänge für Rechts- und Linkslauf
+ Digitaleingang zur Deaktivierung der dynamischen Bremse
+ Strombegrenzung maximaler Strom einstellbar über Poti = TR2
+ Analogeingang 0-10 V zur Vorgabe der Motordrehzahl
+ Digitalausgang zur Überstrom Meldung
Eigenschaften :
+ Drehrichtungsumkehr
+ Drehzahlsteuerung
+ 1x Analogeingang 0-10VDC
+ 3x Hallsensoreingänge für Open-Collector-Sensor
+ 3x Digitaleingänge UDI 24VDC 1x Digitalausgang ( galvanisch getrennt )
+ Dynamische Bremsung abschaltbar
+ Strombegrenzung Kurzschlußerkennung ISC = 80A
+ zum Aufschappen auf übliche 35mm Hutschienen ( DIN-Schiene EN50022 )
+ Baubreite nur 22,5mm
+ Einbauart: Schaltschrank typisch Klemmen ( Schraubklemmen ) für Kabellage 0,2…2,5qmm
Technische Daten :
+ Nennspannung Eingang typisch: 24Volt DC ( Range 15-30V DC )
+ Dauerlastrom 6,0A max Strom 12A
+ Strombegrenzung : 1A…6A einstellbar ( Strom current TR-2 Trimmer auf Front )
+ Drehzahlbereich : 5% bis 97% Einstellbar ( PWM Speed TR-1 Trimmer auf Front )
+ Analogeingänge 0-10VDC ( 24V tolerant )
+ Statusanzeige : LED-1 = Grün ( Redy OK ) / Led-2 = Rot ( Overcurrent )
+ Ausgangskreis / Lastkreis = MOS-FET
+ Startrampe fest eingestellt 50ms / Startzeit : 1-Sekunde
+ Temperatureinsatzbereich : -20°C … +60°C
+ Erfüllt Normen :
+ EMV Störfestigkeit EN61000-6-2 : 2005-08 + AC2005-9
+ EMV Störaussendung : EN 61800-3:2004 +A1:2012 / EN61000-6-4: 2007-01 +A1 : 2011-02
+ Gehäuse: UL94V-= Kunststoff Anschlüße
weitere Daten siehe weitere Bilder ! bzw. Datenblatt
