Beschreibung
Professionelle Motoransteuerung für bürstenlose Gleichstrommotoren bis 1,8A…2,5A + Ansteuerung über ext. 100Kohm Poti oder 0-10V + Mit Links- Rechtslauf fals benötigt !
Industrielle Motoransteuerung für bürstenlose Gleichstrommotoren ( BLDC-Motor ) und auch DC-Motoren bis 2A
+ zum Aufschnappen auf die Hutschiene ( DIN Schiene EN50022 35mm üblichst )

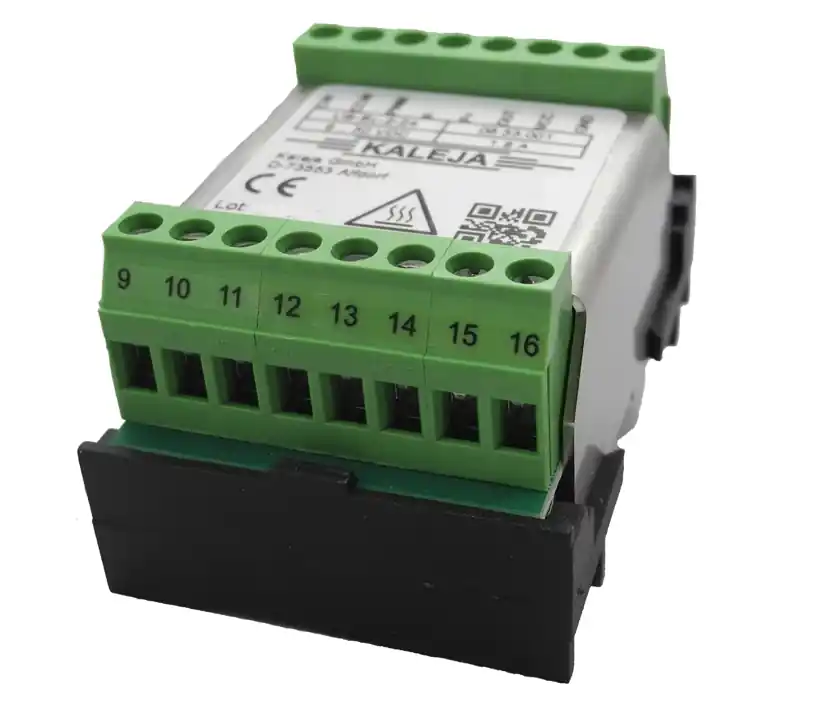

+ Das Modul UB-BL-2-24 ist eine Motorsteuerung für BLDC- oder DC-Motoren, zur Verwendung im industriellen Umfeld ideal ausgelegt
+ Das Modul UB-BL-2-24 ist eine Motorsteuerung für kleine BLDC-Motoren mit integrierten Open-Collector-Hallsensoren
+ Es ist für den Einsatz in industrieller Umgebung Automation usw vorgesehen.
+ Es gewährleistet das Ein- und Ausschalten sowie das kontrollierte Ansteuern von Motoren.
+ Steuerung der Drehzahl über Poti oder 0-10V ( siehe auch weitere Bilder )
+ Das Modul verfügt über zwei digitale Eingänge, einen analogen Eingang und einen digitalen Ausgang.
+ Über die digitalen Eingänge kann die Drehrichtung des Motors eingestellt werden.
+ Durch Setzen beider Eingänge auf High kann die dynamische Bremse aktiviert werden.
+ Über den Analogeingang kann die Drehzahl zwischen 0 und 100 % eingestellt werden.
+ Ein externes 100kO-Potentiometer für den Drehzahleingang kann vom Modul versorgt werden.
+ Der maximale Motorstrom wird durch die Hardware begrenzt und ist daher nicht einstellbar.
+ Der digitale Ausgang ist eingeschaltet, während sich der Motor dreht.
Das Modul UB-BL-2-24 kann auch mit DC-Motoren betreiben werden. Die Funktionalität unterscheidet sich nur beim Digitalausgang. Da keine Hallsensoren Ausgewertet werden ist der Ausgang ohne Funktion
Eigenschaften ( Steuerung mit folgenden Funktionen )
+ Drehrichtungsumkehr
+ Drehzahlsteuerung mit Analogeingang
+ Ein externes optionales 100kohm Potentiometer für den Drehzahleingang kann vom Modul versorgt werden.
+ 1x Analogeingang 0-10VDC
+ Überstrombegrenzung
+ Dynamische Bremsung zuschaltbar
+ Temperatur geschützt
+ Digitalausgang ( Motor dreht )
+ 10V Referenzspannung
+ Einbauart: Schaltschrank typisch
+ Klemmen ( Schraubklemmen ) für Kabellage 0,2…2,5qmm zum aufschnappen auf die übliche 35mm Hutschiene ( EN50022 )
Technische Daten :
Nennspannung / Eingang typisch: 24Volt DC ( Range 8-30V DC )
Dauerlastrom 1,8A max Strom 2,5A
Analogeingänge 0-10VDC ( Dcc tolerant Ja )
Impedanz : 118,7Kohm
Empfohlenes Widerstandwert für externes Potentiometer : 100Kohm
Versorgung für externes Poti 10V 100uA ( Range 11-30V )
Digitaleingang : HighSignal : U 10V / Low Signalk U : 4V / Impedanz: 15Kohm
PWM-Frequenz : Fs = TBD Khz
Tastgrad 0-100%
Lastkreis Ausgang : MOS-FET
Dynamische Bremsung ( Ankerkurzschluß ) einschaltbar Ja
Temperaturüberwachung Ja
Überspannungsschutz Ja
Temperatureinsatzbereich : -20°C … +85°C
Erfüllt Normen :
EMV Störfestigkeit EN61000-6-2: 2016
EMV Störaussendung : EN 6100-6-3: 2007 + A1 2011
ROHS Ja
Gehäuse: UL94V-= Kunststoff
Abmessungen : B: 46 x L: 64 x H: 36mm
Anschlüße und weitere Daten siehe weitere Bilder ! bzw. Datenblatt
Zubehör erhältlich Hutschiene , 100K Poti, 24V Netzteile … usw. ( siehe im Zubehör-Register )
