Beschreibung

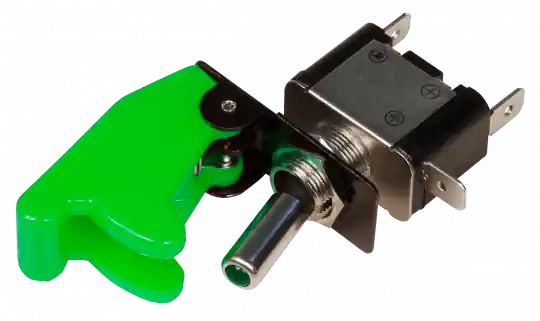

Kippschalter bis 20A belastbar mit integrierter LED Beleuchtung
Dieser Ein-Aus Schalter wird zum Schalten eines Verbrauchers eingesetzt z.B. Beleuchtung im KFZ, Transporter, Caravan, Traktor für Zusatzscheinwerfer, Relais, Motoren usw.
-
20A KFZ Kippschalter EIN/AUS
-
Kippschalter für universelle Anwendungen mit besonderem Design
-
Mit Schutzklappe zur Sicherung durch ungewolltes schalten
- Dieser Ein-Aus Schalter wird zum schalten eines Verbrauchers bis zu 20A eingesetzt
- z.B. Beleuchtung im KFZ z.B. für Zusatzscheinwerfer, Motoren, Wischer, Lüfter, Klimageräte, Endstufen usw.
Technische Daten:
- Schutzkappe: Grün
- 1-polig EIN-AUS mit
- Schaltleistung des Kontaktes bis 20A bei 12V oder 24V DC oder bis 10A bis 125V
- Anschluss: Steckanschlüsse 6,3 x 0,8mm
- Schaltkontakt Ausführung: 1-Ein/Aus
- LED Beleuchtung im Kipphebel
- Integrierte grüne LED ( 12V DC 20mA + LED Einsatzereich: 6-15V )
- Bei der Verwendung der LED am 24V z.B. LKW bitte einen Vorwiderstand mit 680-Ohm 0,6W zb. Bst Nr 19-913-00200 mitbestellen
- Zusatzinfos:
- Die integrierte LED muß nicht zwingend angeschlossen werden.
- Der Schalter kann natürlich auch nur so alleine verwendet werden.
- Das Halteblech mit Schutzkappe kann einfach entfernt werden; wenn Sie den Schalter anderstwitig einbauen müßten
- Anschlussplan siehe weitere Bilder ( Zeichnung )
- Abmessungen :
- Befestigungsbohrung Durchmesser: 12mm
- Montageloch: 12,0mm
- Abmessungen siehe Zeichnung weitere Bilder !
Dieser 20A Kippschalter aus der KS121 Serie ist in folgenden Farben erhältlich :
- Bst Nr 95-834-00305 = 20A Kippschalter mit blauer Kappe und blauer LED
- Bst Nr 95-834-00306 = 20A Kippschalter mit roter Kappe und roter LED
- Bst Nr 95-834-00307 = 20A Kippschalter mit grüner Kappe und grüner LED
- Bst Nr 95-834-00308 = 35A Kippschalter mit schwarzer Carbon Kappe und weißer LED
