Beschreibung

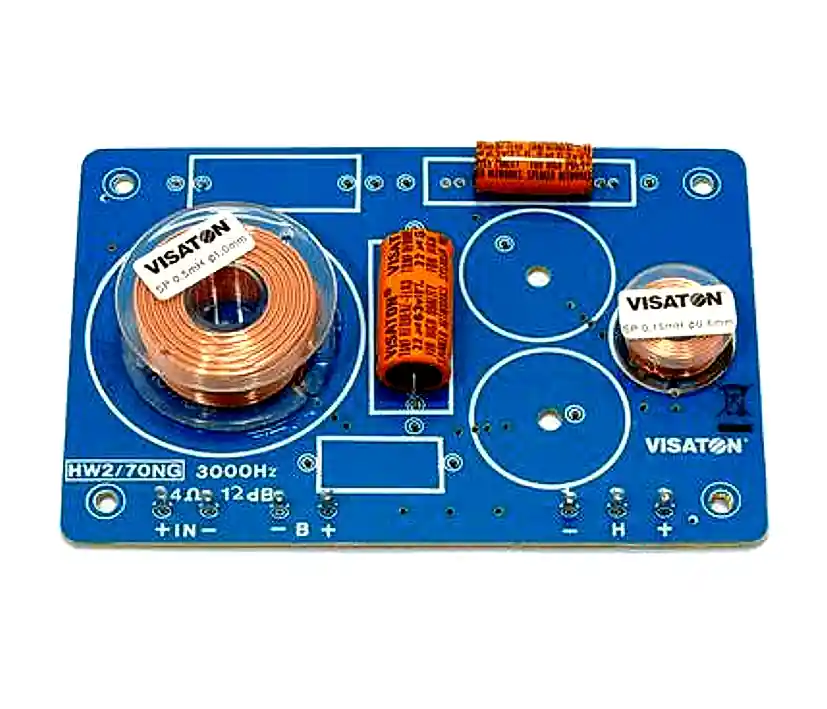

2wege Frequenzweiche bis 160Watt 8-Ohm
- Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher.
- Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.
- Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz.
- Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner
- Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art
Technische Daten:
- Musikbelastbarkeit 160W
- Nennbelastbarkeit 100W
- Nennimpedanz: 8-Ohm ( Für 8-Ohm Lautsprecher )
- Flankensteilheit 12 dB / Okt.
- Trennfrequenz bzw. Übernahmefrequenz 3000Hz ( Bass 0-3Khz / Hochtöner 3…22Khz )
- Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :
- + IN – = Eingang
- + B – = Basslautsprecher
- + H – = Hochtöner
- Abmessungen 100 x 150mm
