Beschreibung

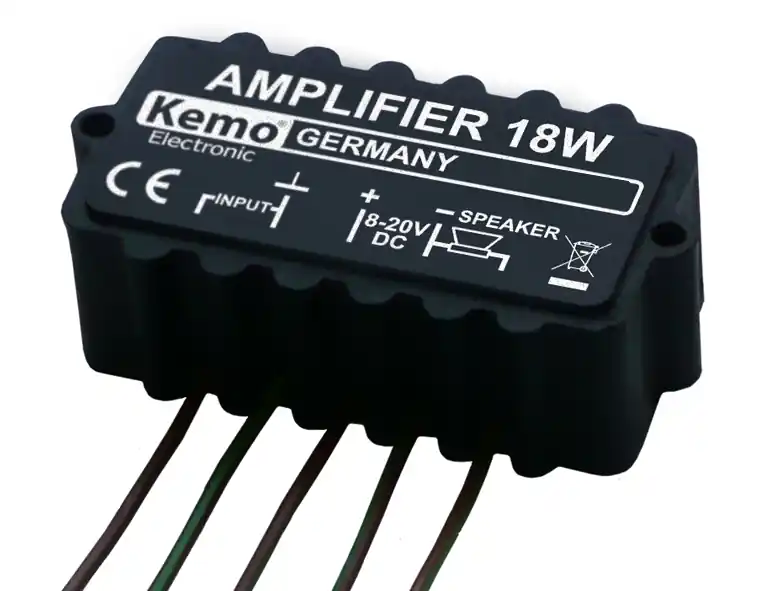

Robustes 18W Verstärkermodul für den universellen Einsatz. Betriebsspannung 12V typisch oder 6-20V
Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert.
Technische Daten:
- Betriebsspannung: 6…20 Volt ( 12V typisch )
- Stromaufnahme: max. 800mA
- Ausgangsleistung: max. 18 Watt Musikleistung bei 20V 4-Ohm bzw. 12 Watt RMS
- Lautsprecheranschluss: 4…16-Ohm
- Eingangsempfindlichkeit: < 80 mV
- für noch höhere Eingangsempfindlichkeit ist das
Vorverstärkermodul M040N einsetzbar - Frequenzgang: ca. 40…20.000 Hz
- Die maximale Leistung von 18W wird nur bei 20 Volt und einem 4-Ohm Lautsprecher erreicht
- Bei kleineren Betriebsspannungen und/oder hochohmigeren Lautsprechern verringert sich die Leistung entsprechend.
- Maße: ca. 61 x 35 x 23mm
Anschlussplan siehe weitere Bilder
Optional erhältlich
- Bst Nr 92-477-00198 = Vorverstärker
- Bst Nr 39-796-00003 = Lüsterklemme
- Bst Nr 93-815-01125 = 12V Netzteil
- Bst Nr 33-475-00120 = 9V Batterieclip
- Bst Nr 33-175-02055 = 9V Akku
- Bst Nr 33-460-00039 = 9V Batterie
