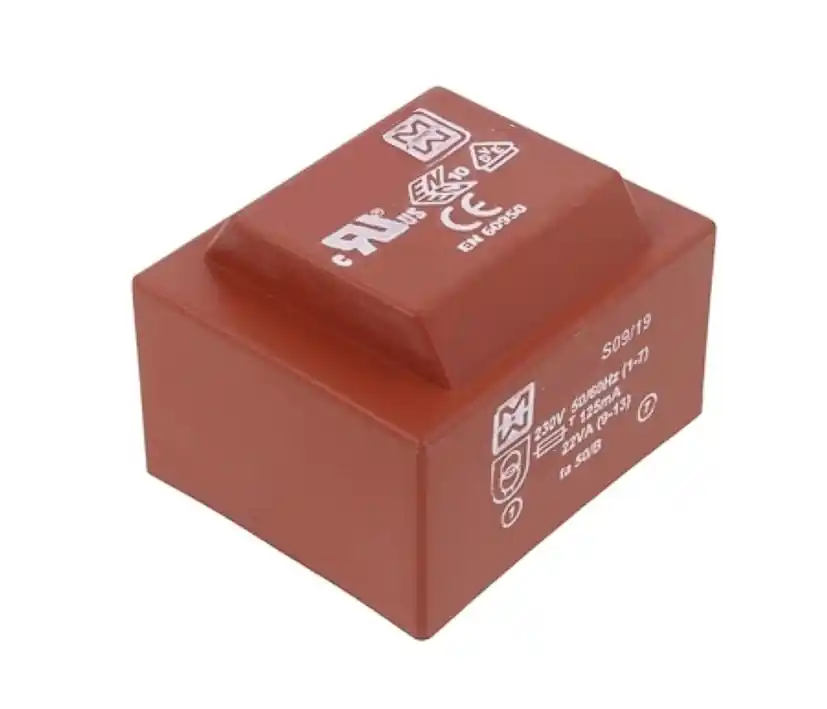

18V 22VA Trafo 18V Transformator 18V 1222mA Ersatztrafo für Platinen
Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn… mit ähnlicher Leistung
- Leistung 22VA ( ersetzt somit auch 15VA / 16VA / 18VA 20VA Trafos )
- Primärspannung 230V AC
- Sekundärspannung 1 = 18VAC
- Strom der Sekundärwicklung 1 = 1222mA = 1,22A
- Montage PCB Platine mit Lötstiften oder Kabel anlöten
- Wärmeklasse T 50B
- Abmessungen siehe auch weitere Bilder :
- Ableitung der Sekundärwicklung 9-13 = Ausgang ( Pinlayout RM: 5-20-5mm )
- Abstand Primär zu Sekundär = 32,5mm
- Ableitung der Primärwicklung 1-7 = 230V Eingang ( Pinlayout RM: 30mm )
- Äußere Abmessungen L: 63,5mm B: 53,5mm H: 45,5mm
- Elektrischer Widerstand der Isolierung 4kV/60s
