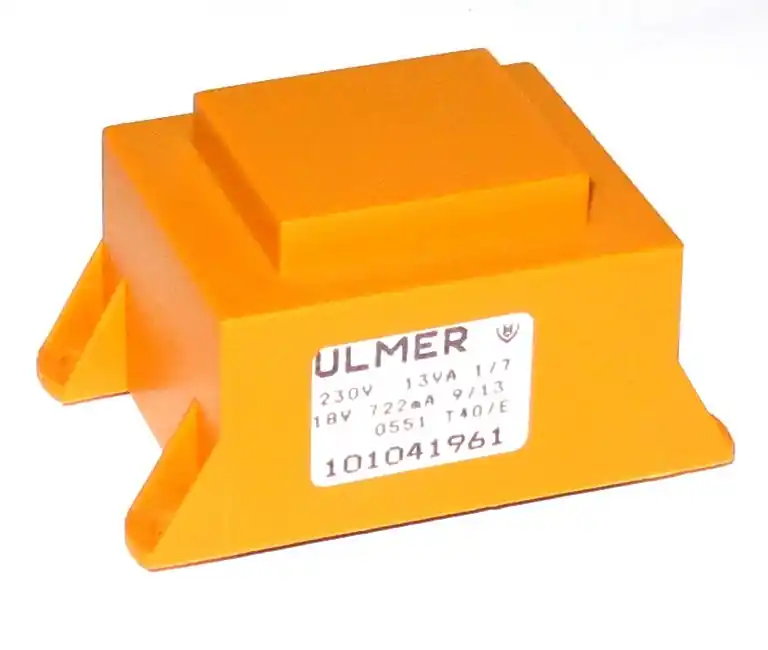

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961
Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn… mit selber Leistung
- Eingang / Primär: 230V 13VA Leistung
- Sicherheits-Netztrafo z. Einbau in gedruckte Schaltung (Platinen)
- Eingang / Primär: 230V 50-60Hz
- Leistung 13VA
- Ausgang / Sekundär: 18V AC 722mA = 0,72A
- Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C,
- 2 Kammer-Sicherheits Spulenkörper,vergossen,
Technische Daten:
- Output: 18Volt AC / Strom: 722mA = 0,72A
- Leistung: 13VA
- Kurzschlussfest: ja / 0551 / T40/E
- Leerlaufspannungsfaktor: 1,65
- Abmesungen siehe auch weitere Bilder
- Breite Korpus ohne Laschen: 56,0mm / Tiefe: 47mm / Höhe: 39mm
- Breite Korpus mit Bef.Laschen: 75,5mm
- Befestigungslasche KK ( beide SEiten je 2 Stück )
- Befestigungslaschen RM Länge Mitte-Mitte 65mm / Breite Mitte-Mitte 37mm
- Bohrung Durchmesser an den Befestigungslaschen = 4,0mm
- Rastermaß Eingang Pin-1+7: RM 30mm
- Rastermaß Ausgang Pin 9+13: RM 10mm
- Abstand Eingang zum Ausgang: RM 31mm
- Anschluss: Lötanschlüsse für Platine Länge ca. 4mm
- abverkauftes Ersatztteil, solange Vorrat reicht
