Beschreibung

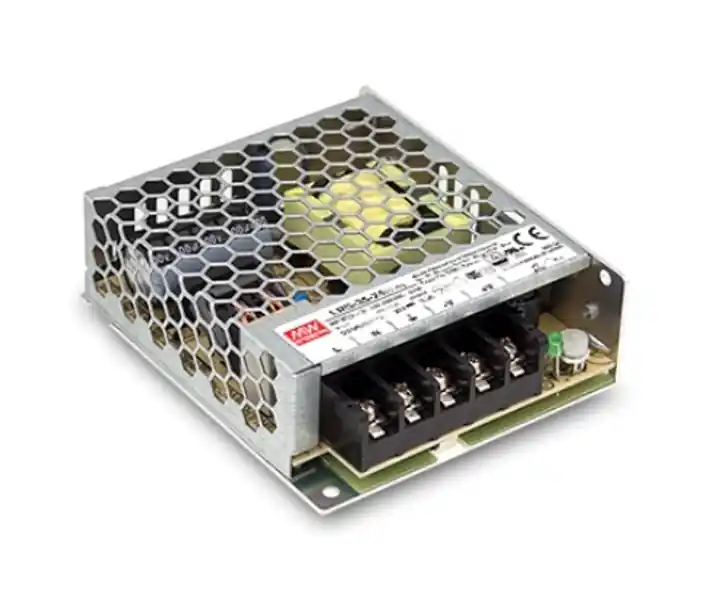

Universal 18Volt Netzteil mit 18Volt 2A DC Ausgang Lochblech Case Serie mit Schraubklemmen für den Einbau in Baugruppen, Steuerungen usw.
Technische Daten:
- Singel Netzteil mit 1x 18Volt DC Ausgang
- Eingang 230VAC typisch 50/60Hz
- Eingangsspannungsbereich: 90…264Vac oder 120….370VDC
- Leistung: 36Watt / 18V 2A oder 15V 2,4A
- Ausgangsspannnung: 18Volt DC ( einstellbar via Poti 14,0..19,0 V )
- Geringe Restwelligkeit nur 120mV
- Stromverbrauch ohne Last <0,2Watt
- Integrierte Status-LED
- Schraubanschlüsse AC-INP = N+L+PE / DC-OUT = * + / – *
- Kurzschlußfest / Strombegrenzung integr. / Überlastschutz 115-135%
- Hoher Wirkungsgrad 86%
- Eingang / Ausgang galvanisch getrennt
- Kühlung Konvektion kein Lüfter
- Eingebauter Entstörfilter
- Lageunabhängig betreibbar
- Temp.Einsatzbereich: -30°…+70°C
- Reach + RoHs Ja alles erfüllt
- Standards Normen und EMC ja alles aktuelle erfüllt
- Abmessungen: 99 x 82 x 31mm ( siehe auch Zeichnung weitere Bilder ! )
- Befestigung durch integrierte M3 Gewinde seitlich = RM74mm und am Boden = RM55mm
- Gewicht: 0.23kg
Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich
- Art.Nr : 93-808-03230 = Hutschienenclip
- Art Nr : 41-679-00600 = Schutzkontaktstecker Typ F = CEE7/7 auf offene Kabelenden mit Aderendhülsen zum einklemmen
Sicherheits Standards :
- UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,
- BSMI CNS14336-1, EAC TP TC 004,AS/NZS 60950.1(by CB),KC K60950-1(for LRS-35-12/24 only),
- BIS IS13252(Part1): 2010/IEC 60950-1: 2005 approved
EMC EMISSION
- Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254,
- BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(for LRS-35-12/24 only)
EMC IMMUNITY
- Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035,
- heavy industry level, EAC TP TC 020,KC KN32,KN35(for LRS-35-12/24 only)
Alternativen für DUO +/- Netzteil :
- 1x Art-Nr 9-640-00140 plus Kleinteile
- 2x Art-Nr 93-808-01820 gegeneinander verschalten mit gemeinsamen Fußpunkt
