Beschreibung

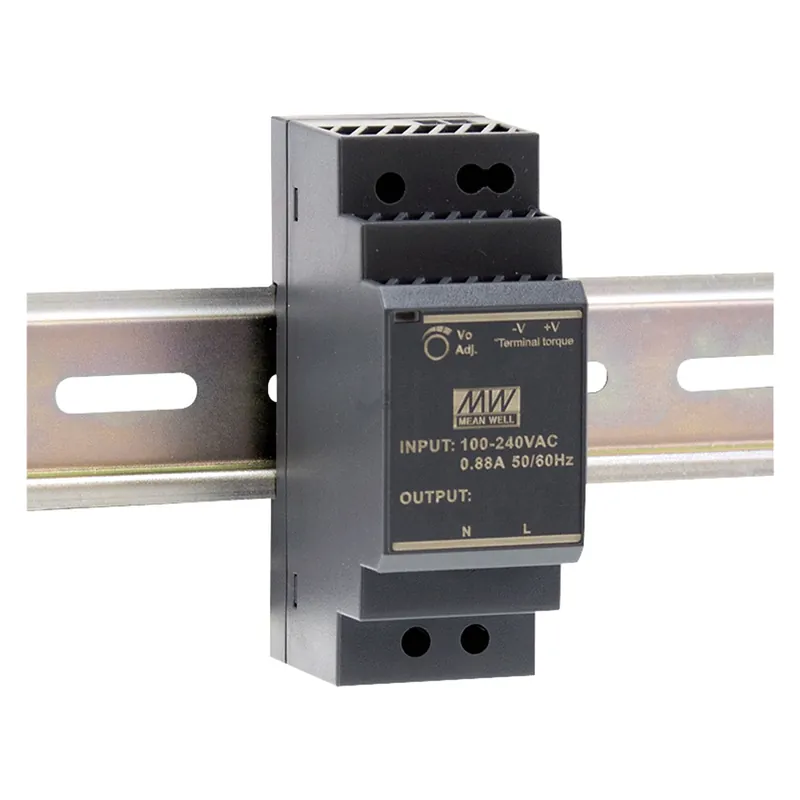

12V Netzteil. Direkt auf DIN-Schiene (Hutschiene) montierbar (Schaltschrank)
Technische Daten:
- geschlossene Bauform
- berührgeschützte Schraubanschlüsse
- Überlastschutz durch Strombegrenzung, auto recovery
- Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad
- LED-Anzeige für Power-On
- 100 % Burn-In-Test unter Volllast
- eingebauter Entstörfilter, geringe Restwelligkeit
Technische Daten der HDR30-Serie:
- Eingangsspannung 230VAC typisch
- Autom. Weitbereichseingang 85…264Vac oder 120…370Vdc
- Now load power consumtion < 0,3Watt
- Integrierte LED Status Anzeige
- Anschluss über Schraubklemmen
- Ausgangsspannung: 12Volt DC ( Gleichspannung) stabilisiert
- Feineinstellung über integr. Poti 10,8…13,8V
- Belastbarkeit-Leistung: 24-Watt
- Ausgangsstrom: 0….2A
- Restwelligkeit: 120mV
- Spannungstoleranz: +/-1%
- Überspannungsschutz Ausgang : 15-18V DC
- Wirkungsgrad: 88%.
- Überspannungsschutz: 105…160%
- Setup-Time: 500ms bei 230VAC
- Rise-Time: 50ms bei 230VAC
- Holdup-Time: 30ms bei 230VAC
- Betriebstemperaturbereich: – 30 … + 70 °C
- Abmesungen siehe auch Zeichnung weitere Bilder
- Abm.: B:35mm H1:45mm für 45mm Schalttafelausbruch
- H2: 63,35mm / H3: 90mm ) Gesamthöhe Klemme zu unten = H:58,4mm
- Isolationsklasse II / Überspannungs-Kategorie: III
- Vibrationsfest : 2G 10min ( 10-500Hz )
- Sicherheitsstandards: UL62368-1, UL508, TUV BS EN/EN61558-2-16,
- BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approved;
- Design refer to TUV BS EN/EN62368-
- Gewicht: 0,12kg
