Beschreibung

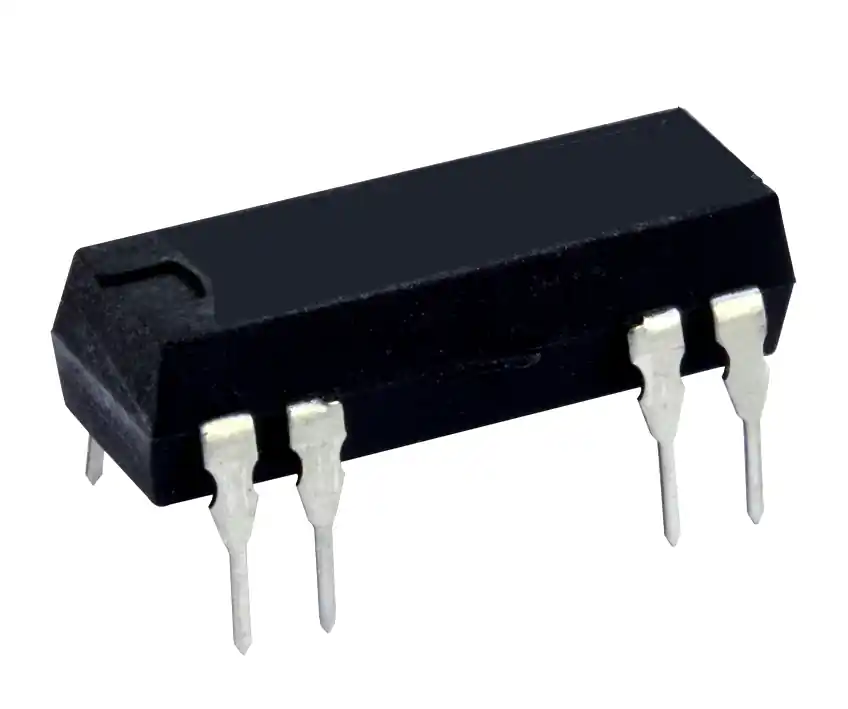

12V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse
- Flachprofil mit einem Schließer, ohne Diode
- Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung
- zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet
- RM:2,54mm
- TTL-Ansteuerung möglich
Technische Daten:
- Spule 12Vdc 1000-Ohm = 12mA
- Isolationswiderstand (Spule / Kontakt): 100-GOhm
- Isolation (Spule / Kontakt): 1500 V DC
- Betriebstemperatur: – 20 … + 70 °C
- Schaltzeit (inkl. Prellen): 0,5 ms
- Abfallzeit: 0,1 ms
- Vibrationsfestigkeit (50 … 500 Hz): 20 G
- Löttemperatur / -zeit: 260 °C / 10 s
- Schaltkontakt: Kontaktwiderstand: 150mOhm
- Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC
- Schaltstrom, max.: 1,0 A
- Strom bei geschlossenen Kontakte 1,25 A
- Durchbruchspannung, min.: 250 V DC
- Magnetsystem: Spulenausführung: ungepolt, monostabil
